Ứng Dụng Khớp Nối Mềm Cao Su Mặt Bích Trong Hệ Thống Công Nghiệp Hiện Đại

Trong ngành công nghiệp hiện đại, các hệ thống đường ống thường chịu rung động, giãn nở nhiệt và lệch tâm. Khớp nối mềm cao su mặt bích chính là giải pháp thiết yếu để khắc phục những vấn đề này, đảm bảo an toàn và hiệu quả vận hành. Thiết bị này đóng vai trò quan trọng trong việc bảo vệ hệ thống và kéo dài tuổi thọ thiết bị. Bài viết này sẽ khám phá sâu hơn về vai trò và ứng dụng của chúng.

Khớp Nối Mềm Cao Su Mặt Bích Là Gì? Cấu Tạo Cơ Bản và Nguyên Lý Hoạt Động

Để hiểu rõ hơn về ứng dụng, trước hết chúng ta cần nắm vững định nghĩa và cơ chế hoạt động của thiết bị này.

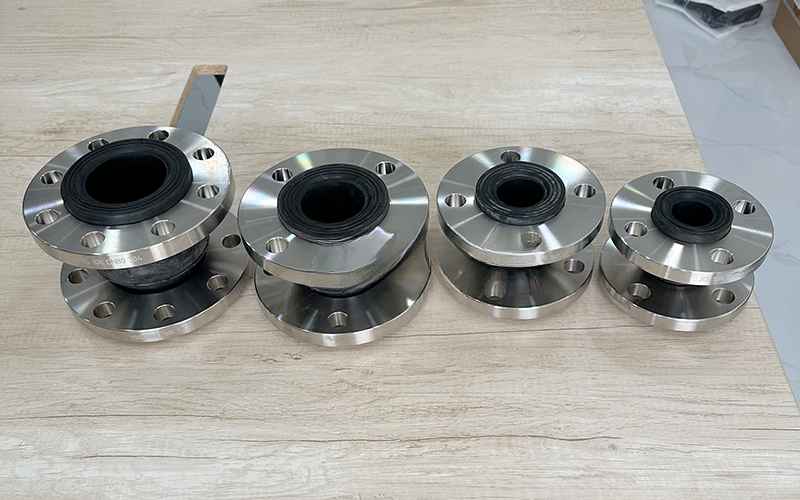

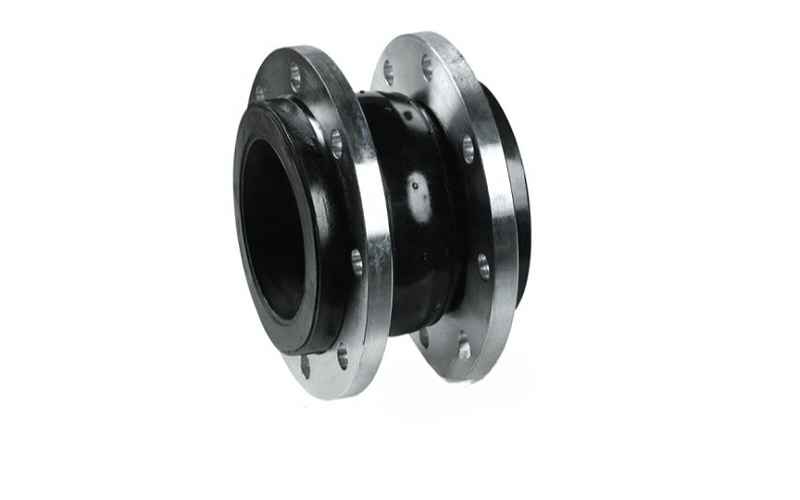

Khớp nối mềm cao su mặt bích (còn gọi là khớp nối giãn nở cao su, khớp nối chống rung cao su mặt bích, hoặc Rubber Expansion Joint) là một phụ kiện đường ống được sử dụng để giảm thiểu rung động, tiếng ồn, hấp thụ các dịch chuyển dọc trục, ngang trục, hoặc góc cạnh trong hệ thống đường ống. Nó được làm từ vật liệu cao su tổng hợp cao cấp, có khả năng chịu nhiệt, chịu hóa chất, áp lực và mài mòn tốt, kết nối với đường ống bằng các mặt bích kim loại ở hai đầu.

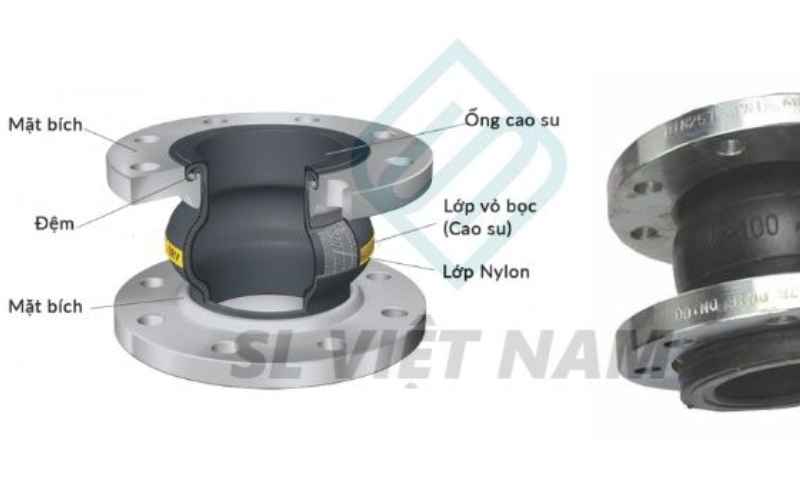

Cấu tạo cơ bản của một khớp nối mềm cao su mặt bích thường bao gồm:

• Phần thân cao su (Rubber Body): Đây là bộ phận chính, được làm từ các loại cao su tổng hợp như EPDM, NBR, Neoprene, Butyl, Viton… tùy thuộc vào loại chất lỏng, nhiệt độ và áp suất của hệ thống. Phần thân này có thể có một hoặc nhiều sóng (bellows) để tăng khả năng hấp thụ dịch chuyển. Bên trong lớp cao su thường có các lớp sợi gia cường (như nylon, polyester) và vòng thép (steel ring) để tăng cường độ bền, chịu áp lực và giữ form.
• Mặt bích kim loại (Flange): Thường được làm từ thép carbon, thép không gỉ hoặc gang, kết nối với phần thân cao su và được khoan lỗ theo các tiêu chuẩn quốc tế như JIS, ANSI, BS, DIN để dễ dàng lắp đặt vào hệ thống đường ống hiện có. Mặt bích giúp cố định khớp nối và tạo độ kín khít.
• Vòng đệm kim loại (Retaining Ring/Backing Ring): Là các vòng thép đặt phía sau mặt bích, giúp phân bố đều lực kẹp của bu lông, ngăn ngừa biến dạng hoặc rách phần cao su khi siết chặt bu lông.
• Thanh giằng (Control Rods/Limit Rods – Tùy chọn): Một số khớp nối lớn hoặc trong các ứng dụng áp lực cao có thể có thêm các thanh giằng bên ngoài để giới hạn mức độ giãn nở hoặc co rút tối đa, bảo vệ khớp nối khỏi bị kéo giãn quá mức hoặc nén quá mức.

Nguyên lý hoạt động:

Khi có rung động từ máy bơm, động cơ, hoặc sự thay đổi nhiệt độ gây giãn nở/co rút đường ống, phần thân cao su linh hoạt của khớp nối sẽ hấp thụ những chuyển động này. Độ đàn hồi của cao su cho phép nó co giãn, nén, uốn cong hoặc xoắn nhẹ, giảm thiểu áp lực lên các điểm kết nối cứng nhắc của đường ống, bảo vệ các thiết bị nhạy cảm và ngăn ngừa rò rỉ hay hư hỏng cấu trúc.

Ưu Điểm Nổi Bật Của Khớp Nối Mềm Cao Su Mặt Bích Trong Ứng Dụng Công Nghiệp

Sự phổ biến của khớp nối mềm cao su mặt bích trong các ngành công nghiệp không phải là ngẫu nhiên. Nó mang lại hàng loạt lợi ích vượt trội so với các loại khớp nối cứng hoặc vật liệu khác:

• Hấp thụ rung động và tiếng ồn hiệu quả: Đây là ưu điểm lớn nhất. Khớp nối cao su làm giảm đáng kể rung động truyền từ máy bơm, máy nén, hoặc các thiết bị quay khác vào hệ thống đường ống, từ đó giảm tiếng ồn và bảo vệ tuổi thọ của đường ống và các thiết bị liền kề.
• Bù đắp sự giãn nở nhiệt và co rút: Nhiệt độ thay đổi trong quá trình vận hành có thể khiến đường ống giãn nở hoặc co rút. Khớp nối mềm sẽ hấp thụ những dịch chuyển này, ngăn ngừa ứng suất nhiệt gây nứt vỡ đường ống.
• Chống lệch tâm và sai số lắp đặt: Trong quá trình lắp đặt, việc căn chỉnh đường ống hoàn hảo là rất khó. Khớp nối mềm cho phép bù đắp một lượng nhỏ lệch tâm hoặc sai số góc, giúp việc lắp đặt dễ dàng và nhanh chóng hơn.
• Chống mài mòn và ăn mòn hóa học: Tùy thuộc vào loại cao su sử dụng, khớp nối có thể chịu được nhiều loại hóa chất ăn mòn, axit, kiềm, dầu, và các chất lỏng có tính mài mòn, phù hợp với các ứng dụng công nghiệp đa dạng.
• Độ bền cao và tuổi thọ dài: Với vật liệu cao su tổng hợp chất lượng cao và lớp gia cường, khớp nối có khả năng chịu áp lực lớn, nhiệt độ cao và có tuổi thọ sử dụng lâu dài, giảm chi phí bảo trì và thay thế.
• Cách điện tốt: Cao su là vật liệu cách điện, giúp ngăn ngừa dòng điện chạy qua hệ thống đường ống, tăng cường an toàn cho người vận hành.
• Dễ dàng lắp đặt và bảo trì: Với cấu trúc mặt bích, việc tháo lắp và thay thế khớp nối tương đối đơn giản, không đòi hỏi công cụ đặc biệt phức tạp.

Các Ứng Dụng Đa Dạng Của Khớp Nối Mềm Cao Su Mặt Bích Trong Công Nghiệp Hiện Đại

Nhờ những ưu điểm vượt trội, khớp nối mềm cao su mặt bích được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp có hệ thống đường ống:

• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Trong các hệ thống điều hòa không khí, làm mát và sưởi ấm, khớp nối cao su được dùng để giảm rung động từ máy lạnh, quạt thông gió, bơm nước, và bù đắp sự giãn nở nhiệt của đường ống nước nóng/lạnh. Điều này giúp hệ thống hoạt động êm ái hơn và kéo dài tuổi thọ thiết bị.
• Hệ thống xử lý nước và nước thải: Các nhà máy xử lý nước sạch, trạm bơm nước thải thường có các máy bơm công suất lớn gây rung động mạnh. Khớp nối mềm cao su mặt bích được lắp đặt để hấp thụ rung, bảo vệ đường ống và các thiết bị liên quan như van công nghiệp Yến Thanh, máy bơm, đồng hồ đo lưu lượng. Chúng cũng chịu được môi trường nước thải có tính ăn mòn nhẹ.
• Ngành hóa chất và dầu khí: Trong các nhà máy lọc dầu, nhà máy hóa chất, khớp nối cao su được sử dụng để vận chuyển các chất lỏng có tính ăn mòn, hóa chất nguy hiểm. Việc lựa chọn loại cao su phù hợp (ví dụ: Viton cho hóa chất mạnh) là rất quan trọng để đảm bảo an toàn và chống rò rỉ.
• Ngành điện lực và nhà máy nhiệt điện: Các nhà máy phát điện sử dụng hệ thống đường ống lớn để vận chuyển hơi nước, nước làm mát. Khớp nối mềm giúp hấp thụ sự giãn nở nhiệt độ cực lớn của đường ống và giảm rung động từ các tua bin, máy bơm.
• Ngành đóng tàu và hàng hải: Trên tàu thủy, máy móc thường hoạt động với cường độ cao và rung động liên tục. Khớp nối mềm cao su mặt bích được sử dụng trong hệ thống đường ống làm mát, hệ thống thoát nước, nhiên liệu để đảm bảo an toàn và giảm thiểu tiếng ồn.
• Ngành công nghiệp thực phẩm và đồ uống: Trong các nhà máy sản xuất thực phẩm và đồ uống, khớp nối cao su đảm bảo vệ sinh và an toàn thực phẩm. Chúng thường được làm từ cao su đạt chuẩn vệ sinh, chịu được nhiệt độ cao trong quá trình làm sạch CIP (Clean-in-Place).
• Ngành khai thác mỏ và xử lý khoáng sản: Vận chuyển bùn, quặng, và các vật liệu mài mòn đòi hỏi khớp nối có khả năng chịu mài mòn cao. Khớp nối cao su với lớp lót đặc biệt có thể đáp ứng yêu cầu này.
• Hệ thống chữa cháy và phòng cháy chữa cháy: Đảm bảo tính linh hoạt và khả năng chống rung, chống giãn nở trong các đường ống dẫn nước chữa cháy, đặc biệt ở những khu vực có nguy cơ địa chấn hoặc rung động cao.

Lựa Chọn Khớp Nối Mềm Cao Su Mặt Bích Phù Hợp: Các Tiêu Chí Quan Trọng

Để đảm bảo hiệu quả và tuổi thọ của khớp nối, việc lựa chọn đúng loại là cực kỳ quan trọng. Dưới đây là những tiêu chí bạn cần xem xét:

• Loại vật liệu cao su:
  • EPDM: Phổ biến nhất, chịu được nước, nước thải, axit loãng, kiềm loãng, nhiệt độ từ -20°C đến 100°C.
  • NBR (Nitril): Chuyên dùng cho dầu, xăng, hydrocarbon.
  • Neoprene (Chloroprene): Chịu được dầu, hóa chất nhẹ, thời tiết, và nhiệt độ.
  • Butyl: Chịu được chân không, axit mạnh, kiềm mạnh, khí gas.
  • Viton (FKM): Chịu được hóa chất cực mạnh, nhiệt độ cao, dầu, dung môi.
• Áp suất làm việc: Khớp nối cần phải chịu được áp suất tối đa của hệ thống. Các tiêu chuẩn phổ biến như PN10, PN16, PN25 (tương ứng với áp suất 10 bar, 16 bar, 25 bar).
• Nhiệt độ làm việc: Đảm bảo vật liệu cao su có thể chịu được nhiệt độ thấp nhất và cao nhất của chất lỏng.
• Đường kính danh nghĩa (DN) và Tiêu chuẩn mặt bích: Phải khớp với đường kính và tiêu chuẩn mặt bích của đường ống (ví dụ: DN100, DN200, tiêu chuẩn JIS 10K, ANSI 150LB, BS PN16…).
• Loại dịch chuyển cần hấp thụ: Xác định loại dịch chuyển chính (dọc trục, ngang trục, góc cạnh) và mức độ dịch chuyển tối đa để chọn khớp nối có số sóng và cấu trúc phù hợp.
• Chiều dài làm việc: Chiều dài của khớp nối cần phù hợp với khoảng cách cần bù đắp giữa hai đoạn ống.
• Môi trường lắp đặt: Xem xét các yếu tố bên ngoài như ánh nắng mặt trời, ozone, môi trường hóa chất xung quanh khớp nối.
• Thương hiệu và chất lượng: Lựa chọn sản phẩm từ các nhà sản xuất uy tín, có chứng nhận chất lượng để đảm bảo độ bền và an toàn. Ví dụ, các nhà cung cấp như van công nghiệp Yến Thanh thường cung cấp các sản phẩm khớp nối mềm chất lượng cao, đáp ứng các tiêu chuẩn khắt khe của công nghiệp, đồng thời có thể tư vấn chi tiết để bạn lựa chọn sản phẩm phù hợp nhất với hệ thống đường ống và nhu cầu của mình.

Lắp Đặt và Bảo Trì Khớp Nối Mềm Cao Su Mặt Bích Để Đảm Bảo Tuổi Thọ

Việc lắp đặt đúng cách và bảo trì định kỳ là yếu tố then chốt để tối đa hóa tuổi thọ và hiệu quả của khớp nối mềm cao su mặt bích:

• Lắp đặt:
  • Đảm bảo các mặt bích đường ống song song và đồng tâm trước khi lắp đặt. Tránh kéo giãn hoặc nén khớp nối quá mức khi lắp.
  • Sử dụng vòng đệm kim loại (backing ring) và siết chặt bu lông theo mô men xoắn khuyến nghị của nhà sản xuất để phân bố đều lực kẹp.
  • Không sơn phủ lên phần thân cao su, vì dung môi trong sơn có thể làm hỏng cao su.
  • Tránh để khớp nối tiếp xúc trực tiếp với các vật sắc nhọn hoặc hóa chất không tương thích.
• Bảo trì:
  • Kiểm tra định kỳ tình trạng bên ngoài của khớp nối: tìm vết nứt, phồng rộp, biến dạng, rò rỉ.
  • Kiểm tra độ chặt của bu lông và vòng đệm.
  • Đảm bảo không có vật thể lạ mắc kẹt hoặc gây cản trở chuyển động của khớp nối.
  • Trong trường hợp có dấu hiệu hư hỏng, cần thay thế khớp nối kịp thời để tránh các sự cố lớn hơn.

Kết Luận

Khớp nối mềm cao su mặt bích là giải pháp then chốt cho hệ thống công nghiệp hiện đại, hiệu quả trong việc giảm rung động và bù đắp giãn nở nhiệt. Việc lựa chọn sản phẩm chất lượng từ nhà cung cấp uy tín như van công nghiệp Yến Thanh cùng với lắp đặt và bảo trì đúng cách sẽ đảm bảo an toàn và tối ưu hóa hiệu suất lâu dài cho hệ thống đường ống của bạn.
