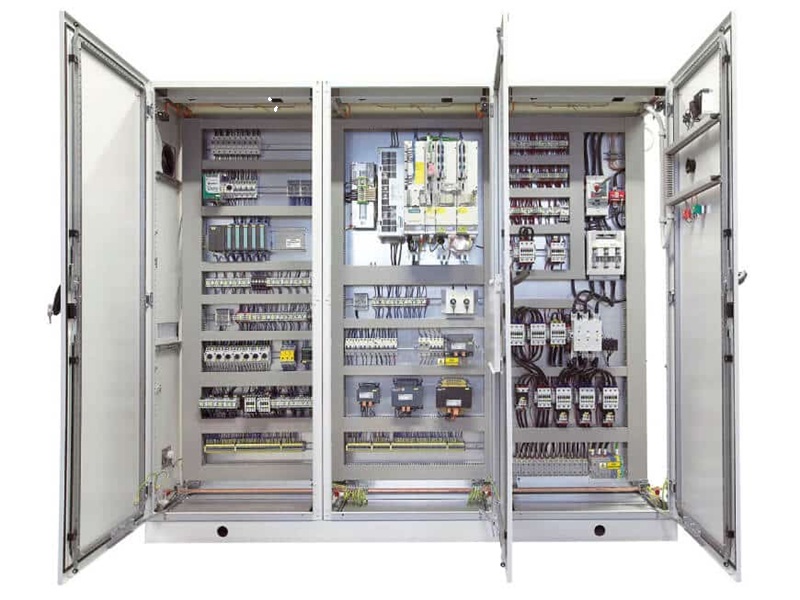

Các loại tủ điện công nghiệp được ưa chuộng nhất

Trong các hệ thống điện công nghiệp hiện đại, tủ điện đóng vai trò như “trái tim” của toàn bộ quá trình vận hành. Từ việc phân phối nguồn điện, điều khiển máy móc đến bảo vệ thiết bị và đảm bảo an toàn cho người vận hành, mọi hoạt động đều cần đến một hệ thống tủ điện được thiết kế phù hợp.

Hiện nay, nhu cầu sử dụng tủ điện công nghiệp ngày càng tăng trong các nhà máy sản xuất, khu công nghiệp, tòa nhà thương mại, bệnh viện, trung tâm dữ liệu và nhiều công trình hạ tầng khác. Tuy nhiên, mỗi loại tủ điện lại được thiết kế với chức năng và mục đích sử dụng riêng. Việc lựa chọn đúng loại tủ điện không chỉ giúp hệ thống vận hành ổn định, nâng cao hiệu suất làm việc mà còn giảm thiểu sự cố, tiết kiệm chi phí vận hành và kéo dài tuổi thọ thiết bị.



Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là thiết bị dùng để chứa, bảo vệ và kết nối các thiết bị điện như aptomat, contactor, relay, biến tần, PLC, đồng hồ đo điện và nhiều linh kiện khác nhằm điều khiển, phân phối hoặc bảo vệ hệ thống điện.

Tùy theo mục đích sử dụng, tủ điện có thể được thiết kế với nhiều kích thước, vật liệu và cấu hình khác nhau. Hiện nay, các doanh nghiệp thường đặt gia công tủ điện theo yêu cầu để đáp ứng chính xác nhu cầu vận hành của từng dây chuyền sản xuất hoặc công trình.

Cấu tạo cơ bản của tủ điện công nghiệp

Một tủ điện công nghiệp thường bao gồm các thành phần chính sau:

Vỏ tủ điện

Vỏ tủ được chế tạo từ thép sơn tĩnh điện, inox 304 hoặc inox 316 nhằm bảo vệ thiết bị bên trong khỏi bụi bẩn, độ ẩm, va đập và các tác động từ môi trường.

Thanh cái (Busbar)

Busbar là hệ thống thanh dẫn điện bằng đồng hoặc nhôm có nhiệm vụ truyền tải dòng điện với công suất lớn, đảm bảo khả năng dẫn điện ổn định và giảm tổn hao điện năng.

MCCB/MCB

Đây là các thiết bị đóng cắt và bảo vệ mạch điện khỏi tình trạng quá tải hoặc ngắn mạch. Chúng giúp hạn chế nguy cơ cháy nổ và bảo vệ toàn bộ hệ thống điện.

Contactor

Contactor là thiết bị đóng cắt điện bằng điện từ, thường được sử dụng để điều khiển động cơ, máy bơm, quạt công nghiệp và các tải công suất lớn.

Relay

Relay có chức năng điều khiển và bảo vệ hệ thống điện, tự động ngắt mạch khi phát hiện các sự cố như quá dòng, quá áp hoặc mất pha.

PLC

PLC (Programmable Logic Controller) là bộ điều khiển lập trình, giúp tự động hóa dây chuyền sản xuất và điều khiển các thiết bị theo chương trình cài đặt sẵn.

Biến tần

Biến tần giúp điều chỉnh tốc độ động cơ theo nhu cầu vận hành, từ đó giảm tiêu hao điện năng và nâng cao hiệu quả sản xuất.

Đồng hồ đo điện

Thiết bị này dùng để theo dõi các thông số như điện áp, dòng điện, công suất, tần số và hệ số công suất của hệ thống.

Quạt thông gió

Quạt hoặc hệ thống làm mát giúp duy trì nhiệt độ ổn định bên trong tủ điện, hạn chế hiện tượng quá nhiệt và kéo dài tuổi thọ linh kiện.

Vai trò của tủ điện trong nhà máy

Tủ điện công nghiệp mang lại nhiều lợi ích quan trọng cho hoạt động sản xuất.

Phân phối nguồn điện

Nguồn điện được phân phối đến từng khu vực hoặc từng thiết bị một cách khoa học và an toàn.

Điều khiển hệ thống

Tủ điện giúp điều khiển động cơ, máy móc, dây chuyền sản xuất và các thiết bị tự động theo đúng quy trình vận hành.

Bảo vệ thiết bị

Các thiết bị bảo vệ được tích hợp trong tủ điện giúp hạn chế hư hỏng do ngắn mạch, quá tải hoặc mất pha.

Nâng cao mức độ an toàn

Việc tập trung toàn bộ thiết bị điện trong một tủ kín giúp giảm nguy cơ tiếp xúc trực tiếp với điện, đảm bảo an toàn cho người vận hành.

Hỗ trợ tự động hóa

Nhờ tích hợp PLC, biến tần và các thiết bị điều khiển thông minh, tủ điện góp phần nâng cao năng suất và giảm chi phí nhân công.

Các loại tủ điện công nghiệp được ưa chuộng nhất hiện nay

Tủ điện phân phối (DB)

Tủ điện phân phối (Distribution Board – DB) là loại tủ có nhiệm vụ tiếp nhận nguồn điện từ trạm biến áp hoặc tủ tổng, sau đó phân chia nguồn điện đến các nhánh tải khác nhau trong nhà máy hoặc công trình.

Đặc điểm

• Thiết kế đơn giản, dễ lắp đặt.
• Tích hợp MCCB, MCB và thanh cái.
• Dễ dàng mở rộng khi cần tăng tải.

Ưu điểm

• Phân phối điện ổn định.
• Đảm bảo an toàn cho hệ thống.
• Giảm thiểu sự cố quá tải.
• Chi phí đầu tư hợp lý.

Ứng dụng

Tủ DB được sử dụng phổ biến trong:

• Nhà máy sản xuất.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Bệnh viện.
• Trường học.

 Tủ điện động lực (MCC)

Tủ điện động lực (Motor Control Center – MCC) được thiết kế chuyên biệt để điều khiển và bảo vệ các động cơ điện trong hệ thống sản xuất.

Đặc điểm

• Quản lý nhiều động cơ trong cùng một hệ thống.
• Tích hợp contactor, relay nhiệt, MCCB và biến tần.
• Cho phép vận hành từng động cơ độc lập.

Ưu điểm

• Bảo vệ động cơ khỏi quá tải và mất pha.
• Dễ dàng bảo trì, sửa chữa.
• Giảm thời gian dừng máy.
• Nâng cao hiệu quả quản lý hệ thống.

Ứng dụng

Tủ MCC thường được sử dụng tại:

• Nhà máy xi măng.
• Nhà máy thực phẩm.
• Nhà máy dệt may.
• Hệ thống cấp nước.
• Hệ thống xử lý nước thải.

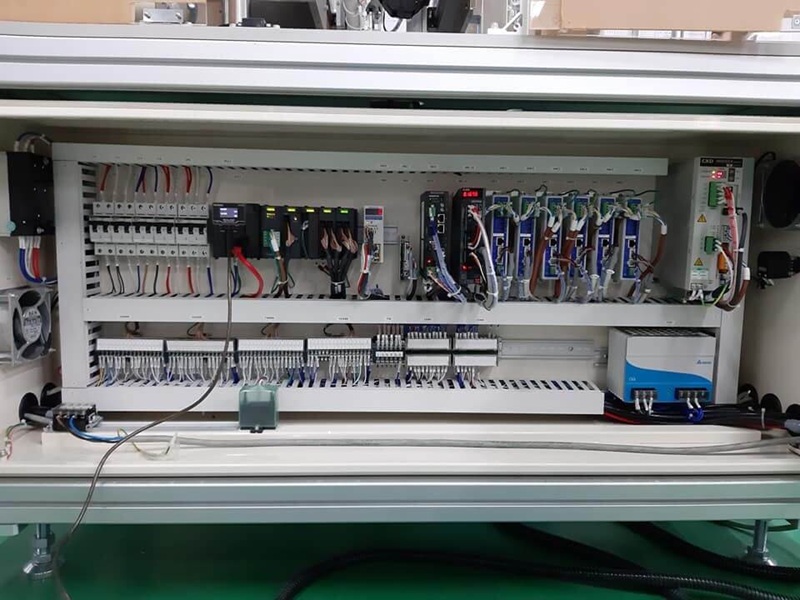

 Tủ điện điều khiển

Tủ điện điều khiển có nhiệm vụ điều khiển hoạt động của máy móc, thiết bị hoặc toàn bộ dây chuyền sản xuất theo yêu cầu.

Thiết bị bên trong

Một tủ điều khiển thường bao gồm:

• PLC.
• Relay.
• Contactor.
• Nguồn điều khiển.
• Bộ chuyển mạch.
• Nút nhấn.
• Đèn báo trạng thái.
• Màn hình HMI (nếu có).

Ưu điểm

• Điều khiển chính xác.
• Dễ dàng thay đổi chương trình.
• Tiết kiệm nhân công.
• Tăng năng suất sản xuất.
• Hạn chế sai sót trong vận hành.

Ứng dụng

Tủ điều khiển được sử dụng rộng rãi trong:

• Dây chuyền đóng gói.
• Hệ thống băng tải.
• Máy ép.
• Máy cắt.
• Máy CNC.
• Nhà máy chế biến thực phẩm.

Tủ điện PLC

Đây là loại tủ điện sử dụng bộ điều khiển lập trình PLC để quản lý và điều khiển toàn bộ hệ thống theo chương trình được cài đặt.

PLC là gì?

PLC là bộ điều khiển logic lập trình có khả năng xử lý tín hiệu đầu vào, thực hiện các thuật toán điều khiển và đưa ra tín hiệu đầu ra để vận hành thiết bị một cách tự động.

Ưu điểm

• Tự động hóa quy trình sản xuất.
• Hoạt động ổn định trong môi trường công nghiệp.
• Dễ dàng mở rộng và nâng cấp.
• Tiết kiệm chi phí vận hành.
• Giảm sai sót do thao tác thủ công.

Ứng dụng

Tủ PLC được sử dụng trong nhiều lĩnh vực như:

• Nhà máy sản xuất tự động.
• Dây chuyền đóng gói.
• Hệ thống xử lý nước.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Trạm bơm.
• Hệ thống điều khiển HVAC.

Nhờ khả năng lập trình linh hoạt, tủ điện PLC là lựa chọn hàng đầu cho các doanh nghiệp đang hướng đến chuyển đổi số và tự động hóa trong sản xuất.

Tủ điện ATS

Tủ điện ATS (Automatic Transfer Switch) là thiết bị có chức năng tự động chuyển đổi nguồn điện giữa nguồn điện lưới và máy phát điện khi xảy ra sự cố mất điện. Đây là loại tủ điện không thể thiếu tại các công trình yêu cầu nguồn điện liên tục như bệnh viện, trung tâm dữ liệu, nhà máy sản xuất hay tòa nhà cao tầng.

Nguyên lý hoạt động

Trong điều kiện bình thường, hệ thống sử dụng nguồn điện lưới. Khi mất điện hoặc điện áp không ổn định, tủ ATS sẽ tự động gửi tín hiệu khởi động máy phát điện. Sau khi máy phát đạt điện áp và tần số ổn định, ATS sẽ chuyển tải sang nguồn máy phát.

Khi điện lưới được khôi phục, ATS tiếp tục giám sát nguồn điện. Sau khi điện lưới ổn định trong khoảng thời gian cài đặt, tủ sẽ tự động chuyển tải trở lại nguồn điện chính và tắt máy phát.

Ưu điểm

• Chuyển đổi nguồn điện hoàn toàn tự động.
• Giảm thời gian gián đoạn sản xuất.
• Đảm bảo thiết bị hoạt động liên tục.
• Hạn chế rủi ro do mất điện đột ngột.
• Tăng độ an toàn cho hệ thống điện.

Ứng dụng

Tủ điện ATS được sử dụng phổ biến tại:

• Nhà máy sản xuất.
• Bệnh viện.
• Trung tâm dữ liệu (Data Center).
• Khách sạn.
• Chung cư.
• Trung tâm thương mại.
• Hệ thống viễn thông.

Tủ điện tụ bù

Tủ điện tụ bù được thiết kế để cải thiện hệ số công suất (Cosφ) của hệ thống điện thông qua việc bù công suất phản kháng. Đây là giải pháp hiệu quả giúp doanh nghiệp tiết kiệm chi phí tiền điện và nâng cao hiệu quả sử dụng năng lượng.

Bù công suất phản kháng là gì?

Trong hệ thống điện công nghiệp, nhiều thiết bị như động cơ, máy biến áp hay máy hàn tiêu thụ công suất phản kháng. Nếu hệ số công suất thấp, doanh nghiệp có thể bị tính thêm chi phí theo quy định của ngành điện.

Tủ tụ bù giúp cung cấp công suất phản kháng cần thiết, từ đó nâng hệ số công suất lên mức tiêu chuẩn.

Lợi ích khi sử dụng tủ tụ bù

• Giảm tiền điện hàng tháng.
• Nâng cao hệ số công suất.
• Giảm tổn thất điện năng.
• Giảm tải cho máy biến áp.
• Tăng tuổi thọ thiết bị điện.
• Cải thiện chất lượng nguồn điện.

Đối tượng nên lắp đặt

Tủ tụ bù phù hợp với:

• Nhà máy sản xuất.
• Xưởng cơ khí.
• Nhà máy nhựa.
• Nhà máy dệt may.
• Hệ thống điều hòa trung tâm.
• Các doanh nghiệp có nhiều động cơ điện.

Tủ điện biến tần

Tủ điện biến tần là loại tủ tích hợp biến tần nhằm điều chỉnh tốc độ quay của động cơ theo nhu cầu thực tế thay vì luôn hoạt động ở công suất tối đa.

Chức năng

Biến tần thay đổi tần số nguồn điện cấp cho động cơ, từ đó điều chỉnh tốc độ quay phù hợp với từng giai đoạn vận hành.

Ưu điểm

• Tiết kiệm từ 20–50% điện năng (tùy ứng dụng).
• Khởi động động cơ êm hơn.
• Giảm dòng khởi động.
• Hạn chế rung lắc.
• Giảm hao mòn cơ khí.
• Kéo dài tuổi thọ động cơ.

Ứng dụng

Tủ biến tần được sử dụng trong:

• Băng tải.
• Quạt công nghiệp.
• Máy bơm nước.
• Hệ thống HVAC.
• Máy nén khí.
• Máy trộn.
• Dây chuyền sản xuất tự động.

Tủ điện hòa đồng bộ máy phát

Đối với các nhà máy có nhiều máy phát điện hoạt động cùng lúc, tủ điện hòa đồng bộ đóng vai trò rất quan trọng.

Chức năng

• Đồng bộ điện áp.
• Đồng bộ tần số.
• Đồng bộ góc pha.
• Phân chia tải giữa các máy phát.
• Quản lý đóng cắt máy phát.

Nguyên lý hoạt động

Tủ hòa đồng bộ liên tục giám sát các thông số của từng máy phát. Chỉ khi điện áp, tần số và góc pha đạt yêu cầu thì hệ thống mới cho phép hòa lưới hoặc hòa song song giữa các máy phát.

Ưu điểm

• Tăng độ ổn định nguồn điện.
• Phân chia tải hợp lý.
• Giảm hao mòn máy phát.
• Nâng cao hiệu quả vận hành.
• Đảm bảo cấp điện liên tục.

Ứng dụng

Loại tủ này thường được lắp đặt tại:

• Nhà máy công nghiệp lớn.
• Trung tâm dữ liệu.
• Cảng biển.
• Sân bay.
• Nhà máy điện.
• Khu công nghiệp.

Tủ điện ngoài trời

Không phải mọi hệ thống điện đều được lắp đặt trong nhà. Đối với các công trình ngoài trời, tủ điện cần có khả năng chống chịu tốt trước điều kiện thời tiết.

Đặc điểm

Tủ điện ngoài trời thường được sản xuất bằng thép sơn tĩnh điện hoặc inox, có mái che, gioăng chống nước và khóa bảo vệ nhằm ngăn chặn bụi bẩn, nước mưa và côn trùng xâm nhập.

Tiêu chuẩn bảo vệ IP

Một số cấp bảo vệ phổ biến:

• IP54: Chống bụi và nước bắn.
• IP55: Chống bụi tốt, chịu tia nước.
• IP65: Chống bụi hoàn toàn và chống tia nước áp lực.
• IP66: Chống bụi tuyệt đối, chịu được điều kiện thời tiết khắc nghiệt.

Việc lựa chọn cấp bảo vệ IP phù hợp giúp đảm bảo thiết bị vận hành ổn định và kéo dài tuổi thọ.

Ưu điểm

• Chống nước, chống bụi hiệu quả.
• Chịu được nhiệt độ ngoài trời.
• Khả năng chống ăn mòn cao.
• Bảo vệ thiết bị điện an toàn.
• Độ bền lớn.

Ứng dụng

Tủ điện ngoài trời được sử dụng trong:

• Trạm biến áp.
• Hệ thống điện mặt trời.
• Đèn chiếu sáng công cộng.
• Trạm bơm.
• Khu công nghiệp.
• Nhà máy điện.

Hệ thống giao thông thông minh.

 Tiêu chí lựa chọn tủ điện công nghiệp phù hợp

Việc lựa chọn tủ điện công nghiệp không chỉ dựa vào chi phí đầu tư mà còn phải đáp ứng yêu cầu kỹ thuật, môi trường làm việc và khả năng mở rộng trong tương lai. Dưới đây là những tiêu chí quan trọng cần cân nhắc.

Lựa chọn theo mục đích sử dụng

Mỗi loại tủ điện được thiết kế để thực hiện một chức năng riêng. Do đó, doanh nghiệp cần xác định rõ nhu cầu trước khi đầu tư.

• Tủ điện phân phối (DB): Phù hợp với hệ thống phân phối nguồn điện.
• Tủ điện động lực (MCC): Dùng để điều khiển và bảo vệ động cơ.
• Tủ điện điều khiển: Điều khiển máy móc và dây chuyền sản xuất.
• Tủ điện PLC: Thích hợp cho các hệ thống tự động hóa.
• Tủ điện ATS: Đảm bảo nguồn điện liên tục khi mất điện lưới.
• Tủ tụ bù: Cải thiện hệ số công suất và tiết kiệm chi phí điện.
• Tủ biến tần: Điều chỉnh tốc độ động cơ, tối ưu hiệu suất vận hành.

Việc xác định đúng mục đích sử dụng sẽ giúp tối ưu chi phí đầu tư và khai thác hiệu quả hệ thống điện.

Lựa chọn theo công suất hệ thống

Công suất của tủ điện phải phù hợp với tổng tải của hệ thống. Nếu lựa chọn tủ có công suất quá nhỏ, thiết bị sẽ dễ bị quá tải, phát sinh nhiệt và giảm tuổi thọ. Ngược lại, nếu công suất quá lớn sẽ gây lãng phí chi phí đầu tư.

Do đó, doanh nghiệp nên tính toán tổng công suất của các thiết bị hiện tại và dự phòng thêm khoảng 20–30% để đáp ứng nhu cầu mở rộng trong tương lai.

Lựa chọn theo môi trường lắp đặt

Điều kiện môi trường ảnh hưởng trực tiếp đến độ bền và khả năng vận hành của tủ điện.

• Lắp đặt trong nhà: Có thể sử dụng tủ thép sơn tĩnh điện với cấp bảo vệ IP phù hợp để tối ưu chi phí.
• Lắp đặt ngoài trời: Nên lựa chọn tủ có mái che, gioăng chống nước và cấp bảo vệ từ IP54 đến IP66 để chống bụi, chống nước và chịu được điều kiện thời tiết khắc nghiệt.
• Môi trường có độ ẩm cao: Các khu vực gần biển, nhà máy chế biến thực phẩm hoặc hệ thống xử lý nước nên sử dụng tủ inox 304 hoặc inox 316 để hạn chế ăn mòn.
• Môi trường hóa chất: Đối với các nhà máy hóa chất hoặc khu vực có hơi axit, cần ưu tiên vật liệu chống ăn mòn và thiết kế kín để bảo vệ thiết bị bên trong.

Lựa chọn theo tiêu chuẩn kỹ thuật

Một tủ điện chất lượng cần đáp ứng các tiêu chuẩn kỹ thuật phổ biến như:

• IEC: Tiêu chuẩn quốc tế về thiết bị điện.
• TCVN: Tiêu chuẩn Việt Nam.
• ISO 9001: Hệ thống quản lý chất lượng.
• Tiêu chuẩn IP: Đánh giá khả năng chống bụi và chống nước.

Việc tuân thủ các tiêu chuẩn này giúp đảm bảo độ an toàn, độ bền và khả năng vận hành ổn định của hệ thống.

Lựa chọn theo vật liệu chế tạo

Thép sơn tĩnh điện

• Chi phí hợp lý.
• Độ bền cao.
• Phù hợp với môi trường trong nhà.

Inox 304

• Chống gỉ tốt.
• Chịu được môi trường ẩm.
• Tuổi thọ cao.

Inox 316

• Khả năng chống ăn mòn vượt trội.
• Phù hợp với môi trường biển hoặc hóa chất.
• Giá thành cao hơn nhưng bền bỉ trong điều kiện khắc nghiệt.

Những lưu ý khi lắp đặt và sử dụng tủ điện công nghiệp

Để hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết bị, doanh nghiệp cần lưu ý:

Thiết kế đúng công suất

Không nên lựa chọn tủ điện có công suất thấp hơn nhu cầu sử dụng. Việc thiết kế dư tải hợp lý sẽ giúp hệ thống vận hành ổn định và dễ dàng mở rộng.

Lắp đặt đúng tiêu chuẩn

Tủ điện cần được lắp đặt trên nền chắc chắn, đảm bảo khoảng cách an toàn, thông gió tốt và dễ dàng bảo trì.

Kiểm tra định kỳ

Doanh nghiệp nên kiểm tra định kỳ các đầu nối, aptomat, contactor, relay, quạt làm mát và hệ thống dây dẫn để phát hiện sớm các dấu hiệu hư hỏng.

Bảo trì thường xuyên

Vệ sinh bụi bẩn, siết chặt đầu nối và thay thế các linh kiện xuống cấp sẽ giúp hạn chế sự cố và kéo dài tuổi thọ tủ điện.

Không vận hành quá tải

Việc sử dụng vượt quá công suất thiết kế có thể làm tăng nhiệt độ, gây hư hỏng thiết bị và tiềm ẩn nguy cơ mất an toàn.

Đảm bảo hệ thống tiếp địa

Tiếp địa đúng kỹ thuật giúp giảm nguy cơ rò điện, bảo vệ thiết bị và đảm bảo an toàn cho người vận hành.

Cách lựa chọn đơn vị sản xuất tủ điện công nghiệp uy tín

Để sở hữu hệ thống tủ điện chất lượng, doanh nghiệp nên ưu tiên những đơn vị có:

• Kinh nghiệm lâu năm trong lĩnh vực thiết kế và sản xuất tủ điện.
• Đội ngũ kỹ sư am hiểu kỹ thuật và tiêu chuẩn an toàn.
• Nhà xưởng sản xuất hiện đại.
• Khả năng thiết kế theo yêu cầu thực tế của khách hàng.
• Sử dụng linh kiện chính hãng từ các thương hiệu uy tín.
• Quy trình kiểm tra chất lượng nghiêm ngặt trước khi bàn giao.
• Chính sách bảo hành, bảo trì và hỗ trợ kỹ thuật rõ ràng.

HT NEXTECH là một đơn vị cung cấp không chỉ giúp đảm bảo chất lượng sản phẩm mà còn giảm chi phí vận hành và bảo trì trong suốt quá trình sử dụng.

Tủ điện công nghiệp là thành phần không thể thiếu trong mọi hệ thống điện hiện đại, góp phần đảm bảo quá trình phân phối điện, điều khiển máy móc và bảo vệ thiết bị vận hành ổn định. Mỗi loại tủ điện như tủ phân phối (DB), tủ động lực (MCC), tủ điều khiển, tủ PLC, tủ ATS, tủ tụ bù, tủ biến tần, tủ hòa đồng bộ hay tủ điện ngoài trời đều có chức năng và phạm vi ứng dụng riêng.

Để đạt hiệu quả đầu tư tối ưu, doanh nghiệp cần lựa chọn loại tủ điện phù hợp với nhu cầu sử dụng, công suất hệ thống, môi trường lắp đặt và các tiêu chuẩn kỹ thuật liên quan. Đồng thời, việc hợp tác với đơn vị thiết kế, sản xuất uy tín sẽ giúp đảm bảo chất lượng sản phẩm, tăng độ an toàn và giảm chi phí vận hành trong dài hạn.
